Rozwijanie blach – w procesie projektowania często zdarza się konieczność do zaprojektowanego obiektu dodania np. obudowy z blachy, giętych wsporników itp.. Wymusza to na projektancie konieczność stworzenia blaszanych modeli i ich rozwinięcia. W takim przypadku rozwijanie blach to kluczowy etap w procesie projektowania elementów blaszanych. Ma to bardzo duży wpływ na jakość gotowego wyrobu.
Kierując się zapotrzebowaniem rynku twórcy MegaCADa opracowali zaawansowaną aplikację do rozwijania blach. W wielu przypadkach – jak opisany wyżej – oferowana aplikacja jest zbyt zaawansowana. Z tego powodu do MegaCADa 3D zostały dodane funkcje pozwalające na tworzenie i rozwijanie prostych modeli z blachy.
Rozwijanie blach – na czym to polega?
Rozwijanie blach polega na przekształceniu trójwymiarowego modelu elementu blaszanego w jego płaską formę, z uwzględnieniem wszystkich gięć, załamań i parametrów technologicznych. Proces ten jest niezbędny do prawidłowego wycięcia elementu z arkusza blachy przed dalszymi operacjami, takimi jak gięcie, spawanie czy montaż. Precyzja rozwinięcia ma bezpośredni wpływ na jakość końcowego produktu.
Proste rozwijanie blach – wsparcie w MegaCAD 3D

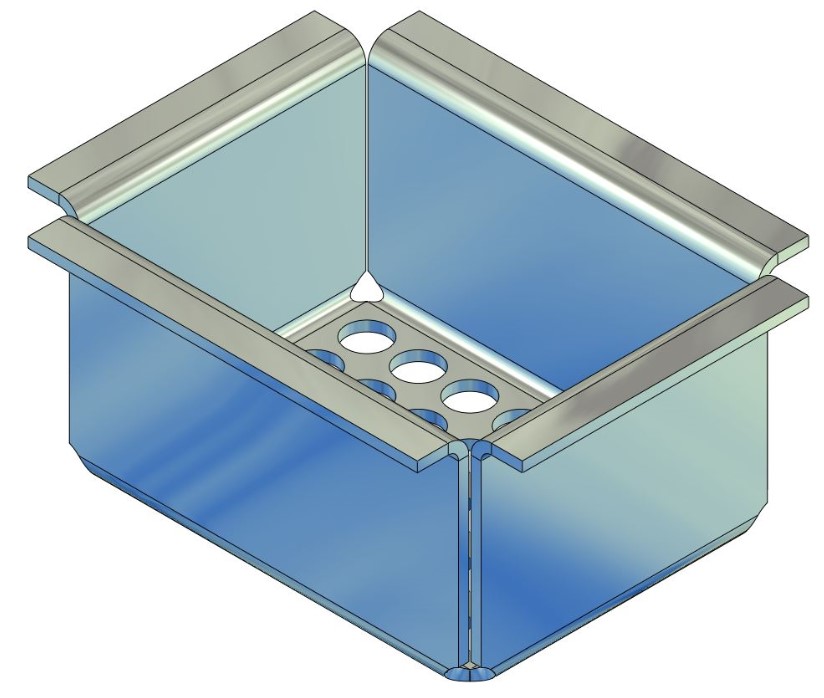

MegaCAD 3D wzbogacony o proste rozwijanie blach stał się kompletnym programem CAD 3D do wspomagania projektowania. Tak jak w kompletnej aplikacji do rozwijania blach mamy możliwość w trakcie projektowania modelu 3D wykorzystać pakiet funkcji do tworzenia zwykłych brył. Program umożliwia arytmetykę pomiędzy bryłą rozwijalną i zwykłymi obiektami 3D. Dzięki tym podstawowym możliwościom program umożliwia szybkie tworzenie prostych modeli blaszanych 3D i ich dalsze rozwinięcie do postaci płaskiej..
Najważniejsze funkcje MegaCAD w kontekście prostego rozwijania blach to:
• Arytmetyka obiektów 3D z modelem blaszanym.
• Generowanie rozwinięć na podstawie opracowanego modelu 3D z uwzględnieniem promieni gięcia i innych parametrów technologicznych.
• Eksport gotowych rozwinięć popularnych formatów.
• Możliwość rozwinięcia blach o grubości nawet 100 mm z dokładnością poniżej 0,5 mm.
Dlaczego warto wybrać MegaCAD z prostym rozwijaniem blach?
Wybierając MegaCAD 3D z prostą aplikacją do rozwijania blach, zyskujesz rozszerzenie możliwości projektowania w cenie programu CAD 3D. Pozwala to na uniknięcie kosztów dodatkowych programów lub aplikacji, często zbyt zaawansowanych do potrzeb. Dzięki dodatkowym możliwościom w zakresie prostego rozwijania blach MegaCAD 3D staje się kompletnym narzędziem do projektowania.
To idealne rozwiązanie zarówno dla firm i projektantów gdzie czasami występuje konieczność zaprojektowania prostego modelu 3D i jego rozwinięcia.
Rozwijanie blach z użyciem MegaCAD to krok w stronę efektywnego projektowania z użyciem nowoczesnych narzędzi. MegaCAD jest rozwiązaniem które warto poznać.
