BP-CAM

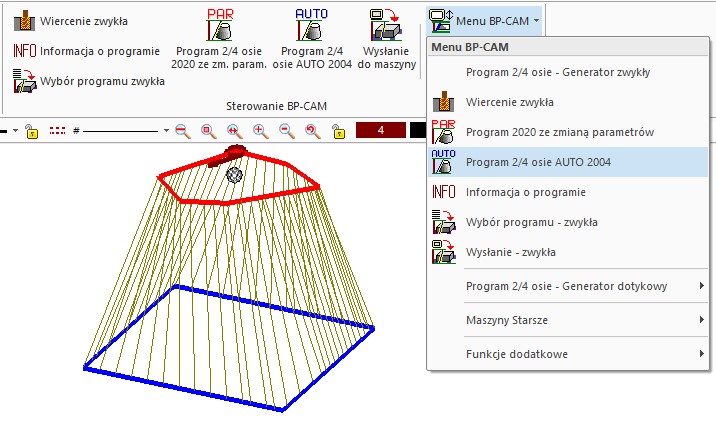

BP-CAM służy do sterowania pracą elektrodrążarki (czteroosiowej lub dwuosiowej). Specyfika pracy elektrodrążarki drutowej wymaga nietypowego rozwiązania problemu sterowania elektrodami obrabiającymi wykonywany detal. Mając na rysunku zdefiniowany górny i dolny kontur wycinanego elementu, w MegaCADzie uruchamiamy sterownik maszyny. W sterowniku definiujemy grubość wycinanego detalu. Plik z danymi można zapisać na dysku lub wysłać bezpośrednio do obrabiarki.

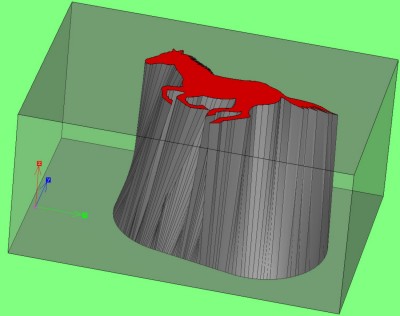

BP-CAM – kontury detalu (cięcia) można tworzyć zarówno jako rysunki płaskie (również do cięcia pod kątem) lub wygenerować na bazie modelu bryłowego (powierzchniowego). Można wykorzystać oferowane przez MegaCADa modelowanie bryłowe / powierzchniowe i z gotowego modelu wygenerować kontury detalu. Dodatkowo, w przypadku wykorzystania modelowania parametrycznego, będziemy dysponować całym typoszeregiem konturów detalu.

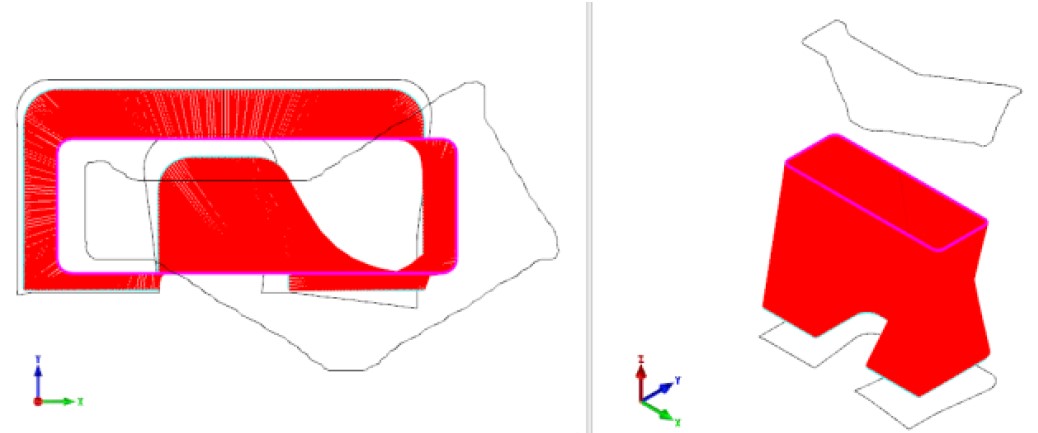

BP-CAM rozwiązuje nietypowy problem wynikający ze specyfiki pracy elektrodrążarki – sterowania elektrodami obrabiającymi wykonywany detal. Podczas wycinania elementów stożkowych, prowadnice drutu nie poruszają się po krzywych identycznych z kształtem krawędzi elementu obrabianego, lecz po ich ekwidystantach. W przypadku wycinania elementu o kształcie krawędzi górnej powierzchni różniącym się od dolnej, krzywe po których poruszają się prowadnice nie są już ekwidystantami krawędzi detalu. Wektor przesunięcia prowadnicy elektrody (w stosunku do wycinanego punktu krawędzi) trzeba przeliczać dla każdego punktu wycinanej powierzchni i to dla obu prowadnic oddzielnie.
Wymaga minimum MegaCADa w wersji 2D OEM.
